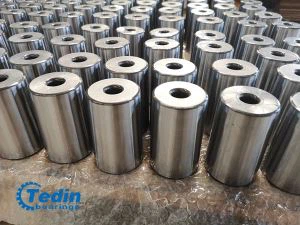

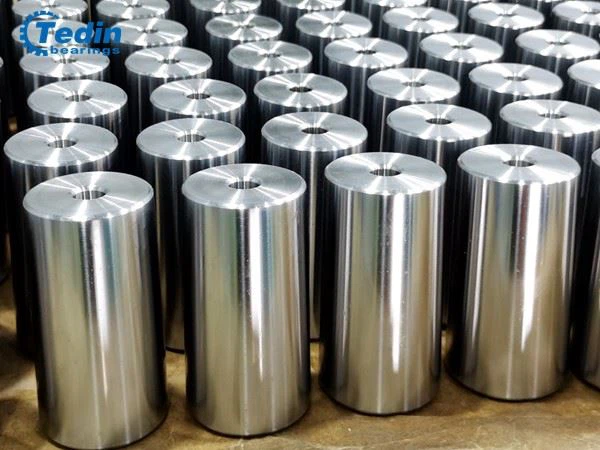

Koniske ruller i stor størrelse 103*140 mm
Tedin producerer store koniske ruller til vindmøllers hovedlejer. Tilspidsede ruller med mål 103*140 mm, erbruges til 5MW vindkrafts hovedaksellejer. Dimensionskravene er i henhold til DIN{{0}}, og det logaritmiske profilkrav er i henhold til DIN26281. Konveksitetsværdiafvigelsen for hvert målepunkt kontrolleres inden for ± 0,001 mm, SR-afvigelsen af den sfæriske basisflade kan kontrolleres inden for 2 procent, hvilket præcist sikrer dannelsen af tilstrækkelige hydrodynamiske smøreforhold mellem rullen og lejeribberne. Det forbedrer den pålidelige garanti for forlængelse af lejets levetid.
Med mange års kontinuerlig forskning og investering i teknologisk transformation har Tedin fyldt den indenlandske produktion af højpræcisions koniske ruller i stor størrelse, især foranvendelser af vindkrafthovedlejer, stålindustri, valseværker, højhastighedsjernbane, militære produkter,etc.
| Produkt: | Tilspidsede ruller |
| Dimension: | 103,15*140mm |
| Ansøgning: | 5 MW vindmølle hovedleje (DTRB) |
| Materiale: | Case-hærdet stål |
| Hårdhed: | HRC 59-63 |
| Profil: | Logaritmisk profil |
| Sorteringsdiametervariation: | 0.003 mm |
| Konveksitetsværdivariation for hvert koordinatpunkt: | ±0.001 mm |
| Overfladeruhed | Ra 0.2 |
FULDE testrapportervi kunne tilbyde til de store koniske ruller:
1. Materialecertifikat
2. Resultat af inspektion af kemisk sammensætning
3. Resultat af inspektion af kornstørrelse
4. Bibeholdt austenitindhold mikrostruktur
5. Renlighed
6. Overflade og kerne hårdhed
7. Æske hårdhedsdybde
8. NDT-inspektionsresultat (MT,UT)
10. Rulleprofilrapport
11. Ruhedstestrapport
12. Brændtestrapport
13. Afsluttende testrapporter om Dimensioner
TEDIN har 2 producerende linjer af koniske ruller.
Velkommen til at kontakte os for flere tekniske detaljer.
Populære tags: stor størrelse koniske ruller 103*140mm, Kina, producenter, fabrik, tilpasset, til salg
| Rulletype: | Tilspidsede ruller til TRB, Cylindriske ruller til CRB |
| Diameterområde: | φ 10 - φ 160 mm |
| Materiale: | GCr15, GCr15SiMn, kassehærdet stål G20Cr2Ni4A |
| Profil af raceway overflade: | Logaritmisk profil, kronet profil |
| Diametervariation/gruppe: | 0.003 mm |
| Ruhed (Raceway overflade): | Ra 0.08 |
| rundhed: | 0.001 mm |
| Ansøgning: | valseværker, vindmøller, knusere, jernbane, værktøjsmaskiner mv. |
| Fuldstændige testrapporter: | Råmateriale:Kemisk sammensætning, NDT. Varmebehandling: Hårdhed, kassehærdet dybde. Logaritmisk profil:Inspektionsrapport; Fuld testrapport af geometriske krav: dimensioner, vinkel, SR, affasning, tolerance, ruhed, rundhed osv. |
