Drejningsbærende høj præcision
TEDIN giver kun kunderne højpræcisionsdrejelejer med egenskaber som følger:
1) Høj roterende nøjagtighed
2) Lille variation af startmoment
3) Aksial runout ≤ 0.01mm
4) Nøjagtighed : P4
5) modstå korrosion for dårlig stand;
6) normalt anvendes til Radar;
(VLI 20 0414 NZT. RL1; VLI 20 0414N; VLI 20 0544; VLI 20 0644 N; VLI 0744; VLA 20 0644; VLA 20 0744; VA 25 0309 N; VSU 20 0414 VSPZT; 023.30.1250.03; 013.15.245.03/P5; 013.20.433.03/P5; 014.20.897.03; 013.50.1800.03; 010.16.840.03; 010.25.585.03/P5, 011.50.2130.03, 011.15.235.03/P5; 01-1595-00; 21-1091-01; Kuf. Bh. D.004.010, K10.20.0413.001; og så videre.).
Testmetoder til drejningsleje
1.Test for grundlæggende dimensioner:
Anstævn på en ren platform efter demagnetiseringsrensengøring.

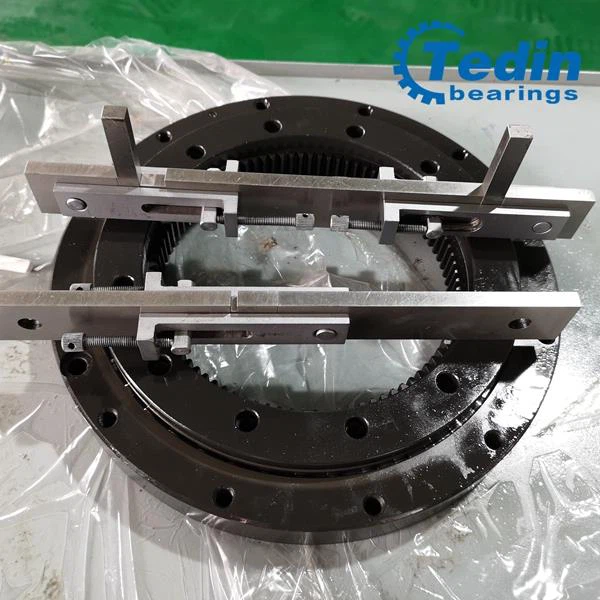

1.1 Test for Indre Rings dimension:
Udstyr:målerblok, rør lineal
gauge rør lineal
Procedurer:
--- Sæt målerblokkene til dimensionen af den indre diameter, skal du holde konstant temperatur i 8 timer.
--- Sæt rør linealen til indre diameter ved hjælp af sporvidde blokke.
--- Måle den indre diameter og registrere resultaterne, sammenligne resultaterne med tilladt tolerance.
Bemærk: Testmetoden for andre radiale dimensioner er den samme som for indre dimension.
Test for Indre Ring's Dimension
1.2 Prøvning for monteringshøjde:
Udstyr: højdemåler
Procedurer:
--- Dreje lejerne til flere cirkler, for at nulstille alle komponenter.
---- Den bevægelige blokerende fod af højdemåleren på lejets højeste overflade, registreres resultatet, og resultaterne sammenlignes med tilladt tolerance.
Test for monteringshøjde
2.Prøvning for lejekørsel:
2.1 Prøvning for den ydre rings radiale runout:
Udstyr: magnetisk base, dial gauge.
Procedure:
--- Den magnetiske base på den indre ring, og sæt sonden på den ydre ring - ydre ringdiameter.
--- Drej den ydre ring mindst én cirkel, skal du registrere resultaterne og sammenligne dem med tilladt tolerance.
Test for radial runout af ydre ring
2.2 Test for den radiale runout af indre ring
Udstyr: magnetisk base, fritrumsprofil
Procedure:
--- Den magnetiske base på den ydre ring, og sæt sonden på den indre ring - indre ring diameter.
--- Drej den ydre ring mindst én cirkel, skal du registrere resultaterne og sammenligne med tilladt tolerance.
Test for den radiale runout af indre ring
3. Prøvning for lejens aksiale udstrømning:
3.1 Prøvning for den aksiale udstrømning af ydre ring
Udstyr: magnetisk base, fritrumsprofil
Procedure:
--- Den magnetiske base på den indre ring, sæt sonden på den øverste overflade af den ydre ring.
--- Drej den ydre ring ved leasing en cirkel, registrere resultaterne og sammenligne med tilladt tolerance.
Test for den aksiale runout af ydre ring
3.2 Prøvning for den aksiale udstrømning af inderringen
Udstyr: magnetisk base, fritrumsprofil
Procedure:
--- Den magnetiske base på den ydre ring, sæt sonden på den øverste overflade af den indre ring.
--- Drej den indre ring ved leasing en cirkel, registrere resultaterne og sammenligne med den tilladte tolerance.
Test for den aksiale runout af indre ring
4. Prøvning for frihøjde
Udstyr: løftestik, 3 harmonika støtte platform, 3 magnetisk base, 3 dial gauge
Procedure:
--- Sæt de 3 harmonika støtteplatforme ligeligt fordelt på en stor platform i en cirkel, der er den samme som lejets ydre rings diameter, og placer derefter lejet på de 3 platforme, juster mellemrummene mellem platformene, gør platformene kun til støtte for lejets ydre ring.
--- Sæt 3 løftestik ligeligt fordelt på lejets inderring mellem perronerne.
--- Den magnetiske base på den ydre ring, sæt sonden på den inderste rings overflade, hvor løftestikket understøtter.
--- Brug af 3 løftestik støtte den indre ring på samme tid, registrere de 3 resultater på 3 dial gauge, den gennemsnitlige værdi er den faktiske clearance, sammenligne værdien med tilladte clearance.
Test for Clearance
5 . Test for drejningsmoment:
Udstyr: Momentmåler
Procedure:
--- Placere lejet på en platform, samle en matchende skrue på hullet i den indre ring
--- Gør Torque meter krog skruen, trække i tangential retning, registrere resultaterne, drej lejet mindst én cirkel, sammenligne resultaterne med tilladt værdi.
Test for drejningsmoment
